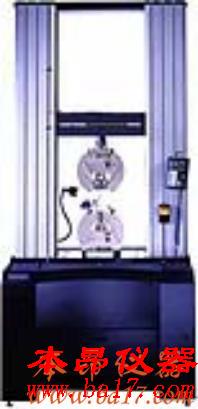

5800系列落地式电子材料试验机详细介绍

5800系列试验机有单立柱、台式和落地式三类，共12个机型。*大加载能力由500N至200kN。可进行弹性体、纺织品、塑料、复合材料、金属等各种材料和零件的拉伸、压缩、弯曲、剥离、撕裂、K1C、J1C和先进的循环试验。适用于新型材料研究和复杂力学行为的测试及其它研究工作。
- 采用数字信号处理技术（DSP），对试验机进行闭环控制、数据采集、极限检测及事件检测。可以自动调节系统的PID（比例、积分、微分）值，以获得*佳的动态响应。闭环控制更新率为5 kHz。
- 5800控制系统采用了英斯特朗公司的专利技术 – 动态响应自适应技术，在试验过程中以1 kHz连续更新PID值，为屈服、剥离、撕裂等材料力学性能突然变化的试验研究提供*佳控制。
- 控制通道之间自动、光滑转换（转换精度为0.003%）
- 5800控制系统采用先进的信号调节技术，所有通道（位置、载荷、应变）均以5 kHz速率进行连续、同步数据采集。整机的系统分辨率高达19位（远优于16位）。
- 5800控制系统具有载荷及应变传感器的自动识别、自动标定、自动平衡、自动选择*佳量程的功能。
- 所有控制通道（位置、载荷、应变）均配有32位全数字化波形发生器，可产生正弦、三角、矩形、斜波、双斜波等加载波形，可方便地进行循环加载试验。
- 5800系列控制系统内置标准告诉HS488 – GPIB接口，供外接计算机的自动控制和数据采集。该高速接口的数据传输率为每秒8MB（标准的GPIB接口为每秒1.5 MB）。
- 机架上装有手动控制面板，通过手动控制面板的按键可以启动和停止试验。准备试验时，可精确定位，启动试样保护。并设有两个由用户定义的功能键，进行试验制，操作灵活简便。
- 采用低噪音电机及预加载滚珠细杠驱动，横梁运行平稳、机架刚度大、同心度高、无反向间隙，可在*大加载能力范围内进行循环应力试验。立柱上带T型槽，可以方便地安装试样照明灯、防护罩、摄像引伸计等。
- 可运行模块式Merlin静载荷试验通用软件包，进行拉伸、压缩、弯曲、剥离、撕裂等试验。也可运行FastTrack应用软件，包括K1C、J1C测试、SAX/WaveMaker循环加载以及LabView软件驱动器（自编专用程序）。



5800系列落地式电子材料试验机技术参数：
1. 5881型 50 kN
2. 5882型 100 kN
3. 5884型 150 kN
4. 5885型 200 kN

5800系列落地式电子材料试验机主要特点：
载荷范围： 0至50kN、100kN、150kN、200kN的拉伸、压缩和循环加载
载荷测量精度： 示值的0.4%（至载荷传感器满量程的1/100），示值的
0.5%（至载荷传感器满量程的1/500）
应变测量精度： 示值的0.5%（至引伸计满量程的1/50，选用ASTM E83
B级或ISO 9513 0.5级引伸计）
位置测量精度： ±0.02 mm或位移的0.05%，取大值
横梁速度精度（零载荷或恒载荷）：设定速度的±0.1%
横梁速度范围： 不同机型的*低可达0.001 mm/min.，*高速可达
2500 mm/min.
