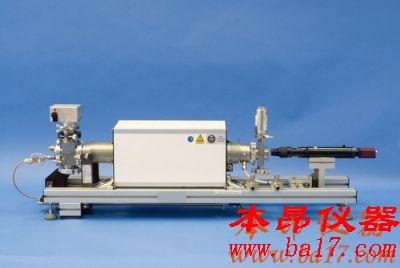

DSAHT超高温接触角测量仪详细介绍

高温接触角测量系统DSAHT能够在极端条件下完成高质量的图像分析，由全自动光学液滴形状分析仪和工作温度可达1900℃的新型试管炉组成。全自动光学液滴形状分析系统的运行是基于视频的数字图像记录，软件的液滴图形分析得到接触角结果，并利用软件储存和播放。新型试管炉工作温度可达1900℃，可在氧化性或还原性气体中使用。添加真空试管附件，可实现在真空条件下的操作。高温炉可水平或垂直放置，如果需要，可改造成水冷夹套式。试管为高温试管炉中的核心部件，由致密、高纯度的陶瓷材料烧结而成。试管的开口由真空技术中通用的ISO-KF标准法兰密封，并采用接头套管来保证气体的导入。通过缓慢充入惰性气体，或者采取密封外罩，排除试管内的空气。整个加热腔内充满惰性气体，避免氧化。试管位于加热腔内，与加热腔内的气体无任何通道联系，只有在开启密封法兰时才会与加热腔内气体接触，只要在保证实验试管保持机械稳定的温度范围内，实验可在不同于周围或加热腔内的气体的任何气体中进行，甚至还可在真空条件下进行。因实验试管受热部分由惰性气体覆盖，即使在*高温度下也不会发生氧气扩散到试管内的现象，所以高温炉特别适于无氧条件下的热处理。


DSAHT超高温接触角测量仪技术参数：

﹡ 内置，光强度可调的单色光光源
﹡ 连续6.5倍放大变焦透镜
﹡ 1 个备用照明系统
﹡ 可视测量系统：内置CCD照相机
﹡ 软件适用于WINDOWS,95,98,ME,NT 4.0 and 2000
﹡ 测量范围: 0-180°
﹡ 仪器尺寸: 1200 x 250 x 270 mm (L x W x H)
﹡ 分辨率: 0.1°
﹡ 仪器重量: appr. 10 Kg
﹡ *高温度: 1900°C
﹡ 持续工作温度: ?1600 °C
﹡ 工作管内部直径: 40 mm
﹡ 工作管内部长度: 600 mm
﹡ 加热长度: 300 mm
﹡ 热导体: Mo
﹡ *大输出功率: 1.5 kW
﹡ 加热区域数: 1
﹡ 恒温的熔区长度: > 150 mm
﹡ 热电偶: Typ B (Pt/Pt/Rh)
﹡ 工作气体类型: 惰性气体，减少氧化
﹡ 窗户法兰采用防透气石英玻璃(依据DN50 ISO KF)
﹡ 氧含量少于0.1%
﹡ 真空可选
﹡ 可移动样品手柄可快速送入和移动样品
﹡ 电源: 32 A/230 V
﹡ 自动过程控制，可选8-16A/D数字转换
可选件: 工作管内径为45mm
所需要的*高温度选件


主要特点：

﹡ 测量比周围环境明亮的液滴
﹡ 测量温度超过1000oC的熔融态玻璃、金属或合金，
﹡ 测量需要惰性气体?；さ难?
﹡ 测量需要在真空态下进行

测量值或测量结果
﹡ 接触角与温度的变化函数
﹡ 接触角与熔渣寿命的变化函数
﹡ 熔渣直径与熔渣寿命的变化函数
﹡ 熔渣体积与熔渣寿命的变化函数
﹡ 接触角与熔渣体积的变化函数
﹡ 接触角与熔渣直径的变化函数
﹡ 熔渣体积与熔渣直径的变化函数
